Skylake twister - Köpfen mit Köpfchen

21.12.2015 11:55

Skylake twister
Wie bekommt man den Heatspreader von der Skylake CPU? Hierzu gibt es viele Anleitungen im Netz. Wir haben für unsere eigene Verwendung eine Lösung entwickelt, die wir zur privaten Nutzung hier frei zur Verfügung stellen: Den Skylake twister.

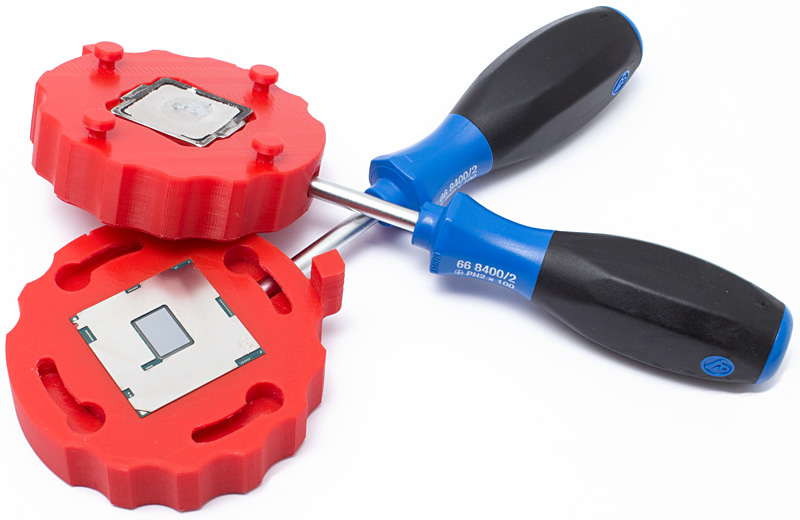

Er kann mit aktuellen FDM-3D-Druckern aus den STL Daten gedruckt werden. Anschließend wird die CPU in die Tasche gelegt und der Skylake twister zusammengesteckt. Nun wird in Pfeilrichtung 15 Grad bis Anschlag gedreht. Der Skylake twister ist jetzt verriegelt. Anschließend steckt man in die Öffnungen an den Seiten Schraubendreher oder andere stabile Stangen und dreht weiter bis der Heatspreader sich mit einem Schlag ablöst. Während des ganzen Vorgangs bleiben Heatspreader und CPU gesichert in Position.

Trotz sorgfältiger Konstruktion kann Aqua Computer für die 3D Daten keine Haftung übernehmen. Die Verwendung erfolgt auf eigene Gefahr! Der Druck sollte in PLA und in den mechanisch relevanten Bereichen mit 100% Füllung erfolgen.

Die STL Daten können hier heruntergeladen werden: http://www.thingiverse.com/thing:1209396
